概念

Tesseract是一个光学字符识别引擎，支持多种操作系统。Tesseract是基于Apache许可证的自由软件，自2006 年起由Google赞助开发。 2006年，Tesseract被认为是最精准的开源光学字符识别引擎之一。【维基百科】

声明

在使用tesseract-ocr的过程中，我遇到了一些问题，并找到了一种适合我的使用方式，在这里给大家分享一下。

困境

  1. 在Mac下使用Homebrew安装tesseract-ocr时，—with-training-tools参数取消，所以无法训练数据；如果使用github下载源码，然后编译安装的话，需要安装很多依赖，比较麻烦；
  2. 如果在ubuntu下使用apt-get安装，默认是携带各种训练工具的，但是我的ubuntu系统是server版，不支持桌面，所以在标注图片时很不方便。

    我的解决方案

    我的解决方案是：在MacOS下标注，然后把标注好的box文件送到Ubuntu Server下，打包训练语言模型。
    注意：如果您满足我在上文中提到的困境，就可以继续往下读了。

其他方案

  1. 在Mac下编译tesseract，使用jTessBoxEditor标注+训练
  2. 在Linux桌面版安装tesseract，使用jTessBoxEditor标注+训练
  3. 在Windows安装tesseract，使用jTessBoxEditor标注+训练

安装

tesseract-ocr支持Linux、Windows、MacOS、Android、IOS等操作系统。由于本人使用的操作系统是MacOS和Linux ubuntu server，所以本文只介绍这两个环境的安装。

Mac

借助Homebrew，执行命令：

1
brew install tesseract-ocr

安装完以后，截至今天为止，默认是4.0.0版本，不支持—with-training-tools，所以也不支持训练功能。如果直接使用github下载源码编译安装，是可以支持的，但是我比较懒，在需要训练操作时，我就去Linux上搞了（Linux的4.0.0是携带辅助训练工具包的）。

Linux

借助apt-get，执行命令：

1
apt-get install tesseract-ocr

基本用法

  1. 设置识别语言，默认英文（eng），中文是chi_sim（需另行下载语言包），如果需要同时识别两种或者两种以上语言，比如同时识别中文和英文，格式为“-l chi_sim+eng”，执行以下命令，识别结果会以txt文本形式保存在目标路径下。

    1
    tesseract [待识别图片路径] [目标识别结果路径] -l eng

  2. 设置文字坐标输出，执行以下命令：

    1
    tesseract [待识别图片路径] [目标识别结果路径] -l test makebox

识别结果会以box后缀文件形式保存在目标路径下，坐标内容包含识别结果左上角的横纵坐标以及长宽值，比如识别如下字符：

其结果为（啧啧啧，通用中文库识别效果很差）：

数据训练

借助第三方工具

jTessBoxEditor是一款辅助标记的工具，在本地安装完tesseract-ocr以后，可以在jTessBoxEditor中配置tesseract-ocr的启动路径，然后基于tesseract-ocr进行可视化标注。如下图所示：

环境配置

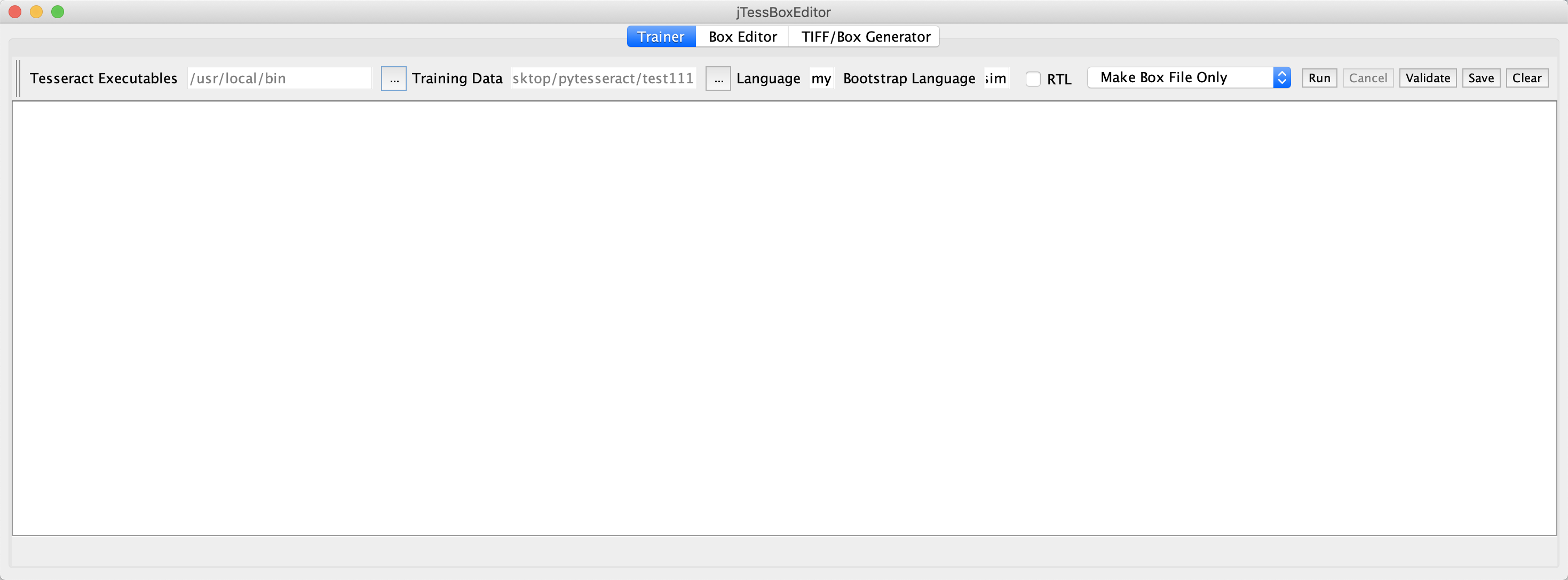

在jTessBoxEditor的Trainer标签下，主要功能说明：

  1. Tesseract Executables配置tesseract程序启动路径
  2. Training Data存放训练数据路径
  3. Language为自定义训练集名称
  4. Bootstrap Language是训练之前需要借助的语言模型名称
  5. 然后选择Make Box File Only
    注意：使用jTessBoxEditor需要配置Java环境变量。

初步识别

  1. 选择Make Box File Only
  2. 点击run按钮，就可以出来借助默认语言模型执行的识别结果。

开始标注

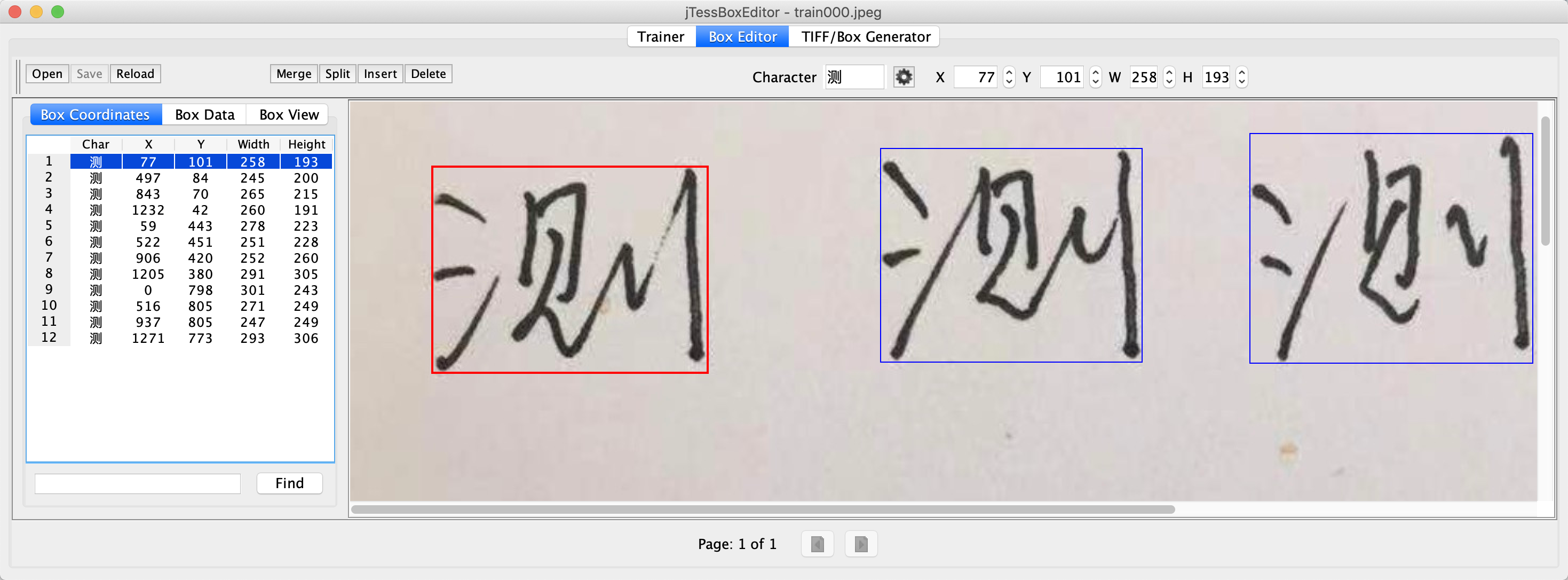

在获取到执行结果以后，切换到Box Editor标签，如下图所示：

标注过程：

  1. 首先点击“open”按钮打，打开之前识别结果box
  2. 在左侧列表中，选择一个字符，比如上图中手写版的“测”字，然后在右侧提示框中对其进行调整，直到红色框完美包含字符
  3. 然后依次调整其余所有字符
  4. 如果需要新增标注框，点击“insert”，或者需要删除，请点击“delete”
  5. 如何需要合并两个字符，点击“merge”，或者均分字符，请点击“split”
  6. 点击“save”保存box
  7. 返回上个标签Trainer，然后选择“Train with Existing Box”，点击“run”执行
  8. 这时会在训练路径下生存.traindate语言模型

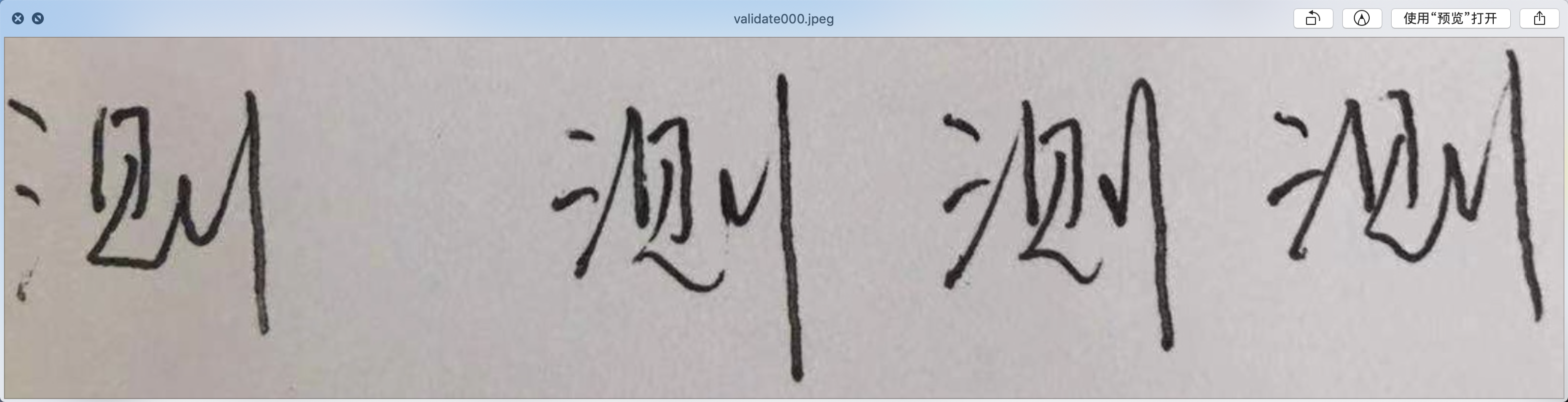

  9. 最后，再换一张与训练数据类似的图片，点击Validate进行验证。
    注意：如果你没有在Mac上编译安装tesseract，只是通过brew安装了4.x.x版本，那么到第6步就可以停止了，因为该版本不携带训练工具，你可以拿着标注好的box文件，找一个linux机器手动生存语言模型包，过程参考上述“命令行打包语言模型”。

命令行打包语言模型

  1. 使用tesseract命令生成识别结果box文件
  2. 调整box（或者直接使用jTessBoxEditor标注结果）

  3. 依次执行以下命令：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    # picture.jpeg是待识别图片
    tesseract picture.jpeg picture nobatch box.train
    unicharset_extractor picture.box
    # 新建font_properties本文，内容为test 0 0 0 0 0
    shapeclustering -F font_properties -U unicharset picture.tr
    mftraining -F font_properties -U unicharset -O unicharset picture.tr
    cntraining picture.tr
    # 到此为止，会生成unicharset、inttemp、pffmtable、shapetable、normproto等五个文件，分别给他们加上test.前缀（test为自定义语言模型名称）
    combine_tessdata test.

  4. 此时会在当前目录下生成test.traineddata文件，移动该文件到tesseract-ocr的tesedata目录下（我的路径是_usr_share_tesseract-ocr/4.00_tessdata/）

  5. 然后设置语言执行识别命令：

    1
    2
    # test是刚才生成的语言模型名称
    tesseract test1.jpeg test1 -l test

  6. 执行结果：（效果还是不错的）

总结

总体而言，虽然是桌面版标注+服务器端处理，但是使用起来还是可以接受的。如果将来有时间，可以研究一下在mac下之间编译tesseract源码
